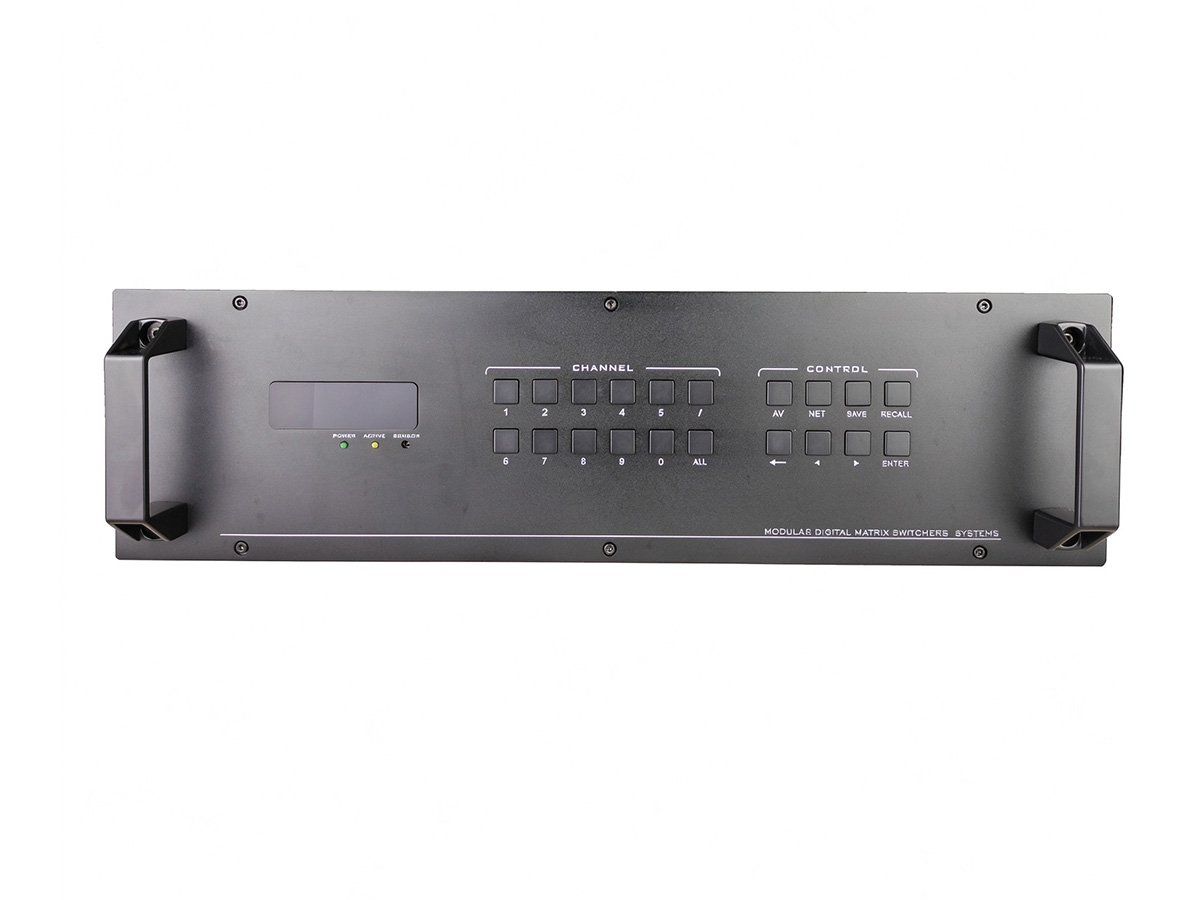

MT1616-4K视频矩阵采用纯硬件FPGA核心，全数字信号处理，支持4K×2K@30Hz，可无缝快速切换信号，画质清晰、传输低延迟。模块化插卡架构，可灵活选配IO信号与通道，兼容HDMI、DVI、VGA、SDI接口，支持音视频同步切换、电视墙拼接及图像自由缩放，适配多种显示分配场景。支持面板、网络、红外多方式控制，具备断电记忆、场景预案功能。3U标准金属机箱，高速进口连接器，散热好、可靠性强，适用于会议、指挥中心、广电、大屏工程，是专业视讯高性能一站式信号处理平台。
|
技术参数 |
|
|
核心架构 |
FPGA纯硬件、全模块化；Video-SerDes |
|
通道容量 |
16×16路 |
|
最大分辨率 |
4K×2K@30Hz |
|
接口带宽 |
10.2Gbps |
|
接口协议 |
DVI 1.0；HDCP 1.3；HDMI 1.4a |
|
支持接口类型 |
HDMI、DVI、VGA、SDI、HDBaseT、光纤、CVBS、SVIDEO、YPbPr |
|
支持板卡 |
可选混合板卡（2路DVI/HDMI+2路VGA） |
|
控制接口 |
标配2×RS-232；可选RS-485、以太网 |
|
操控方式 |
面板按键、LCD；可选红外遥控 |
|
网口扩展 |
双向RS-232（同步/分离切换）、POC供电、KEYBOARD协议、POE供电 |
|
视频调节 |
亮度/对比度/饱和度/锐度/色调（全通道）；VGA独立色温、相位；信号状态检测 |
|
音频处理 |
音视频同步切换；模拟音频输入输出（DVI/VGA/AW/HDMI板卡）；HDMI数字+模拟同时输出 |
|
拼接切换 |
电视墙拼接、全屏缩放；无黑屏无缝切换；特效切换（淡入淡出/拉幕/动画） |
|
图像处理功能 |
画面预览、字幕叠加 |
|
网络管控 |
Web服务器、APP控制 |
|
操作系统 |
Windows/鸿蒙/Linux/iOS |
|
串行参数 |
RS-232：9600bps，8位数据位，1位停止位，无校验 |
|
以太网参数 |
10M/100M自适应，全双工/半双工 |
|
电源参数 |
100～240VAC 50/60Hz；满载22W（不含板卡） |
|
工作环境 |
-20℃～+70℃（工作/储存）；湿度10%～90% |
|
尺寸 |
483×400×132.5mm |
|
重量 |
7kg |
